Cuando la base falla, la instalación se resiente
Las patologías en plantas solares fotovoltaicas pueden tener su origen en múltiples factores, aunque la cimentación y el comportamiento del terreno constituyen algunos de los más críticos para la seguridad, durabilidad y funcionamiento de la instalación.
Las plantas solares fotovoltaicas están diseñadas para operar durante décadas en entornos sometidos a condiciones ambientales exigentes, con exposición continua al viento, la radiación solar, la lluvia, las variaciones térmicas y, en muchos casos, a terrenos con comportamientos geotécnicos complejos. Aunque los módulos fotovoltaicos y los equipos eléctricos suelen ser los elementos más visibles de la instalación, la cimentación y la estructura soporte constituyen la base real del sistema y determinan en gran medida su seguridad, durabilidad y correcto funcionamiento.
Tanto en las plantas de estructura fija como en aquellas equipadas con seguidores solares, la cimentación cumple una función esencial: transmitir las cargas al terreno de forma estable y homogénea. Cuando esta base presenta deficiencias de diseño, ejecución o adaptación al terreno, aparecen patologías como asientos diferenciales, inclinaciones, desplazamientos o pérdida de alineación entre elementos. Estas alteraciones no solo afectan al comportamiento estructural, sino que también pueden reducir el rendimiento energético de la instalación y aumentar de forma notable los costos de mantenimiento y reparación.
En las estructuras fijas, una cimentación deficiente puede generar tensiones no previstas en los perfiles metálicos, desajustes en las alineaciones y deformaciones progresivas que dificultan la conservación de la geometría original. En el caso de los seguidores solares, estas incidencias pueden ser todavía más críticas dentro de las patologías en plantas solares fotovoltaicas, ya que el movimiento continuo del sistema amplifica los efectos de cualquier irregularidad en la base y puede afectar al correcto seguimiento solar, a la transmisión de cargas y al comportamiento global del conjunto.
Por todo ello, la cimentación no debe considerarse un elemento accesorio, sino una parte fundamental del diseño de cualquier planta fotovoltaica. Un estudio geotécnico adecuado, una ejecución cuidadosa y un control riguroso durante la obra son condiciones imprescindibles para garantizar la estabilidad de la instalación y asegurar su vida útil prevista.
Patologías en plantas solares fotovoltaicas asociadas a la cimentación
Una caracterización geotécnica insuficiente, o la ausencia de medidas correctoras adecuadas, puede dar lugar a daños de solución difícil e incluso irreversibles. En muchos casos, el origen del problema no está en la estructura, sino en un terreno que no ha sido evaluado con el detalle necesario durante las fases previas a la construcción.

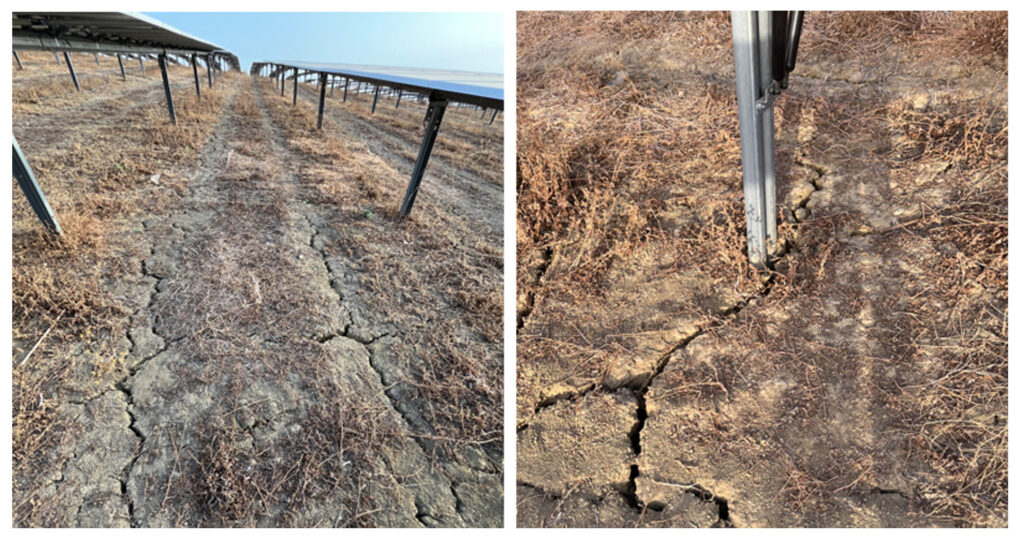

Arcillas expansivas y deformaciones estructurales
Entre las patologías en plantas solares fotovoltaicas más relevantes se encuentran las relacionadas con arcillas expansivas. Estos suelos cambian de volumen en función de la humedad, hinchándose en periodos húmedos y retrayéndose en épocas secas. Ese comportamiento puede provocar levantamientos, grietas en el terreno, inclinaciones, distorsiones y alabeos en la estructura.

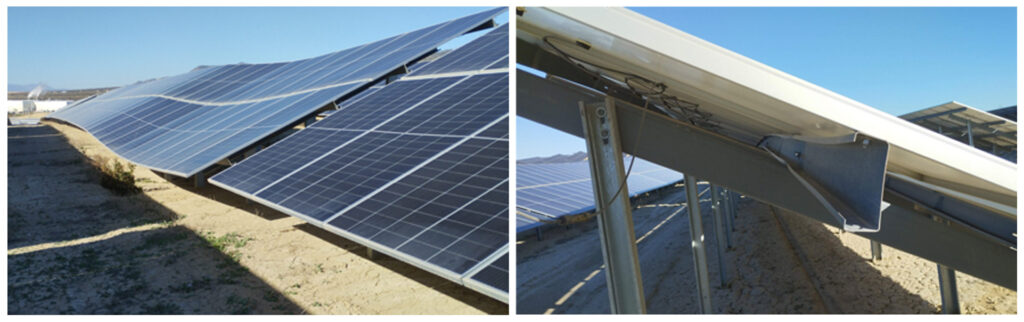

Hundimientos en rellenos no consolidados
Otra patología significativa es la provocada por hundimientos localizados de rellenos no consolidados. Cuando la instalación se apoya sobre terrenos mal compactados o sobre rellenos heterogéneos, el terreno puede asentar con el tiempo. Esto genera descensos verticales, torsiones en la estructura, pérdida de horizontalidad y daños en módulos, entre otros.

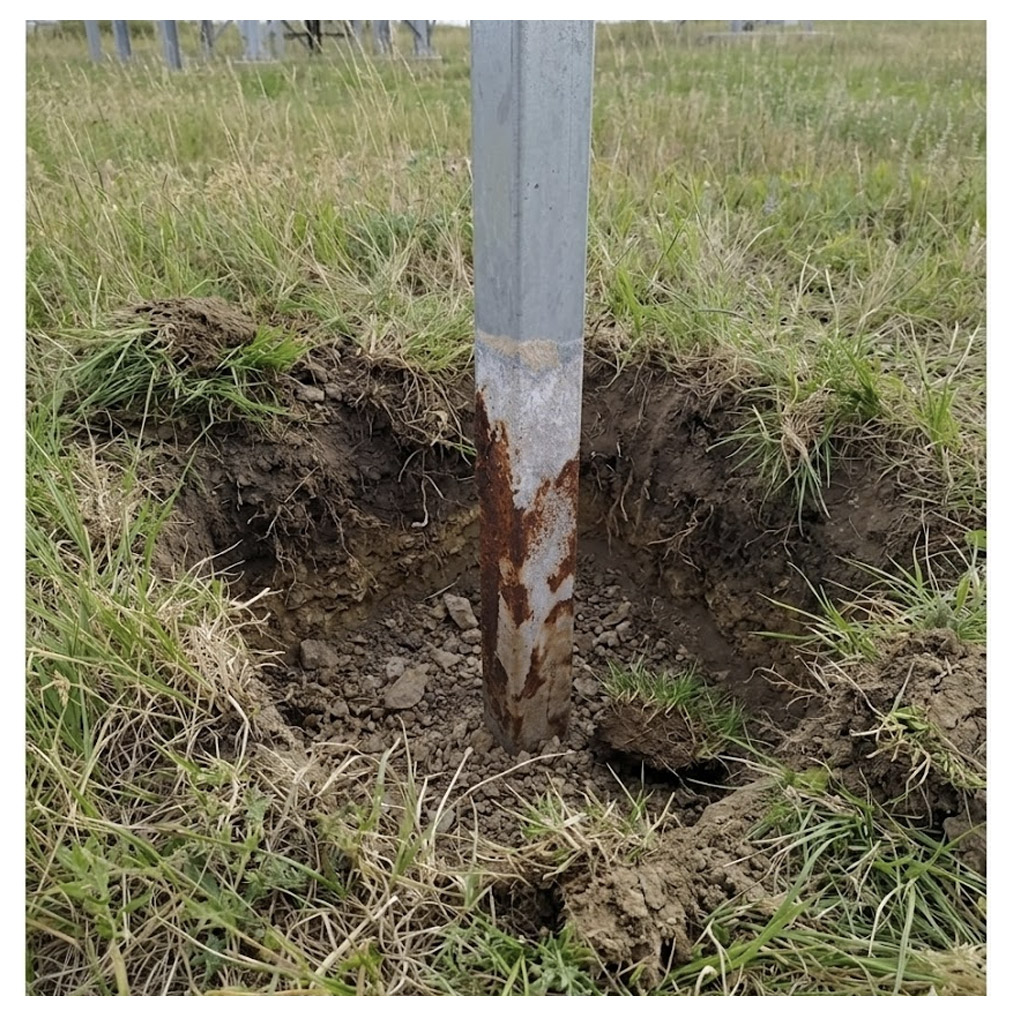

Corrosión en estructuras metálicas enterradas
La corrosión deteriora progresivamente los recubrimientos que protegen las estructuras metálicas enterradas, alcanzando el material base y reduciendo su capacidad resistente, lo que compromete la estabilidad y la durabilidad de la estructura.
Este proceso se intensifica en suelos potencialmente agresivos, como arcillas húmedas, marismas, suelos yesíferos o terrenos contaminados, caracterizados por baja resistividad, alta concentración de sulfatos y cloruros, pH extremos y humedad persistente, condiciones que favorecen la actividad electroquímica y la degradación del acero.
Se trata de una patología silenciosa que actúa de forma continua, debilitando las estructuras con el paso del tiempo, suponiendo un problema incluso a corto plazo.
Además, la corrosión no solo se limita al entorno enterrado, sino que también puede presentarse a nivel atmosférico, especialmente en tornillería y zonas donde el recubrimiento protector ha perdido eficacia.
Impacto de las patologías en estructuras metálicas y rendimiento de la planta
A lo largo de su vida útil, la estructura queda sometida de forma continuada a diversas solicitaciones ambientales, principalmente la acción del viento, la humedad, la radiación solar y en algunos casos la nieve. Estas acciones generan esfuerzos y condiciones que aceleran el deterioro de sus componentes.
Como consecuencia de estas solicitaciones, pueden aparecer distintas patologías en plantas solares fotovoltaicas, tales como deformaciones, holguras, pérdidas de alineación o desgaste en los elementos de conexión. Cuando estos defectos se desarrollan, la estructura deja de trabajar en las condiciones previstas de diseño, alterándose su respuesta global.
En estructuras fijas, una desviación de nivel o una deformación en la base puede modificar la orientación de los módulos y reducir la captación solar. En el caso de seguidores, desajustes en la cimentación, la tornillería o los apoyos pueden interferir en el movimiento del sistema y disminuir la precisión del seguimiento.
Asimismo, el deterioro progresivo de componentes sometidos a esfuerzos repetidos puede generar vibraciones, fricciones y una reducción de la vida útil.
Estas patologías se ven especialmente agravadas debido a la alta interacción entre el suelo y la estructura, teniendo en cuenta que la cimentación constituye un vínculo directo entre ambos sistemas. Por ello, las condiciones iniciales del suelo, junto con su evolución a lo largo de la vida útil de la instalación, pueden intensificar o acelerar la aparición de estas patologías.
Prevención y control de patologías en plantas fotovoltaicas
Estudios geotécnicos y campañas pull-out test
La prevención debe comenzar desde las fases previas a la construcción, mediante un estudio geotécnico adecuado a cada emplazamiento y un diseño estructural adaptado a las condiciones reales, sustentado en campañas de ensayos pull out test.
Conocer el comportamiento del terreno, su capacidad portante y todos los posibles condicionantes permite definir la cimentación con precisión y reducir el riesgo de fallos posteriores, de carácter prematuro.
Inspecciones y análisis de patologías durante la operación
Una vez en explotación, las inspecciones periódicas son un requisito fundamental, ya que permiten detectar de forma temprana posibles patologías en plantas solares fotovoltaicas. Actuar a tiempo evita que los daños evolucionen y ayuda a preservar la seguridad, la durabilidad y el rendimiento de la planta.
Asimismo, una vez identificado un fallo, es fundamental el desarrollo de estudios técnicos orientados a identificar el origen de las patologías, evaluar alcance de daños y establecer las soluciones más adecuadas en cada caso.
Soluciones técnicas y asistencia especializada en plantas fotovoltaicas
En ELABOREX contamos con un amplio equipo para dar soporte en todas las fases del proyecto, desde los estudios de caracterización previa, estudios geotécnicos, hidrológicos y campañas de ensayos pull-out test, así como inspecciones periódicas y levantamientos de patologías con análisis de causas y propuestas de actuación para restituir la seguridad en la operación. Contacta con nosotros.
