La clasificación de suelos según el PG-3 es fundamental para determinar si un material resulta adecuado para su utilización en terraplenes, rellenos, explanadas y otras unidades de obra. Conocer sus características permite establecer dónde puede emplearse y qué condiciones debe cumplir durante la ejecución.
El Pliego de Prescripciones Técnicas Generales para Obras de Carreteras y Puentes (PG-3) establece los criterios que permiten clasificar los suelos en función de sus características geotécnicas y su comportamiento esperado durante la ejecución de la obra.
¿Cómo establece el PG-3 la clasificación de suelos?
El artículo 330 del PG-3 clasifica los suelos atendiendo a sus características granulométricas y de plasticidad, estableciendo distintas categorías en función de su aptitud para su empleo en obras de tierra.
La clasificación de suelos según el PG-3 establece las siguientes categorías:
Suelos seleccionados
Son los materiales que presentan las mejores características geotécnicas para su empleo en obra. Se caracterizan por su baja plasticidad, reducido contenido de finos, materia orgánica y sales solubles, así como por un tamaño máximo de partícula limitado. Gracias a estas propiedades ofrecen un comportamiento muy favorable durante la compactación y en servicio, siendo especialmente adecuados para las capas más exigentes de los terraplenes.
Suelos adecuados
Aunque no alcanzan todos los requisitos exigidos para los suelos seleccionados, presentan unas características que permiten su utilización habitual en la construcción de terraplenes. Deben cumplir determinados límites de plasticidad, granulometría y contenido de materia orgánica.
Suelos tolerables
Se trata de materiales con características geotécnicas menos favorables, pero que todavía pueden emplearse en determinadas zonas de la obra siempre que cumplan los límites establecidos por la normativa respecto a plasticidad, contenido de yesos, sales solubles, colapso e hinchamiento.
Suelos marginales
Son aquellos que incumplen alguno de los requisitos de los suelos tolerables, aunque pueden utilizarse bajo ciertas condiciones y previo estudio específico que justifique su comportamiento y establezca las medidas constructivas necesarias.
Suelos inadecuados
Incluyen los materiales que no pueden encuadrarse en ninguna de las categorías anteriores, además de turbas, terrenos con elevado contenido orgánico o materiales susceptibles de generar problemas de estabilidad o salubridad. Su utilización en terraplenes queda, con carácter general, descartada.
Cada una de estas categorías condiciona el posible empleo del material dentro de la obra y las exigencias que debe cumplir durante su puesta en servicio.

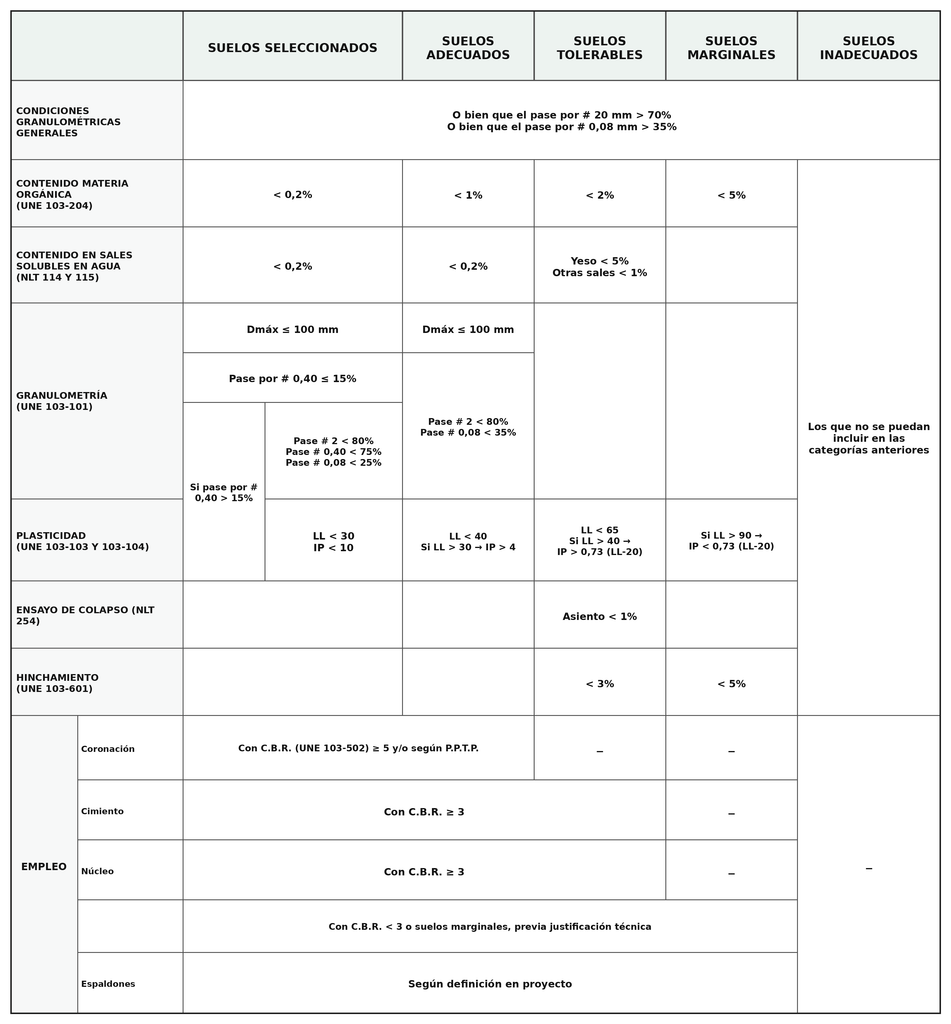

Tabla de clasificación de suelos según el PG-3
La siguiente tabla resume los principales criterios establecidos en el artículo 330 para la clasificación de suelos PG-3, incluyendo aspectos relacionados con granulometría, materia orgánica, sales solubles, plasticidad, colapso, hinchamiento y posibilidades de empleo dentro del terraplén.
Esta clasificación permite determinar qué materiales pueden utilizarse en las diferentes zonas de un relleno tipo terraplén: coronación, cimiento, núcleo y espaldones, teniendo en cuenta además las condiciones específicas establecidas en el proyecto.
¿Qué ensayos permiten clasificar un suelo?
La clasificación de suelos según el PG-3 requiere una caracterización previa mediante diferentes ensayos geotécnicos de laboratorio.
Entre los ensayos geotécnicos destacan:
- Análisis granulométrico por tamizado (UNE EN ISO 17892-4).
- Determinación de los límites de Atterberg (UNE EN ISO 17892-12).
- Contenido de materia orgánica (UNE 103204).
- Contenido de sales solubles y yesos (UNE 103205 // UNE 103206).
- Ensayos Proctor de compactación (UNE 103501).
- Determinación del índice CBR (UNE 103502).
- Ensayos de colapso e hinchamiento en casos específicos (UNE 103601 // UNE 103406).

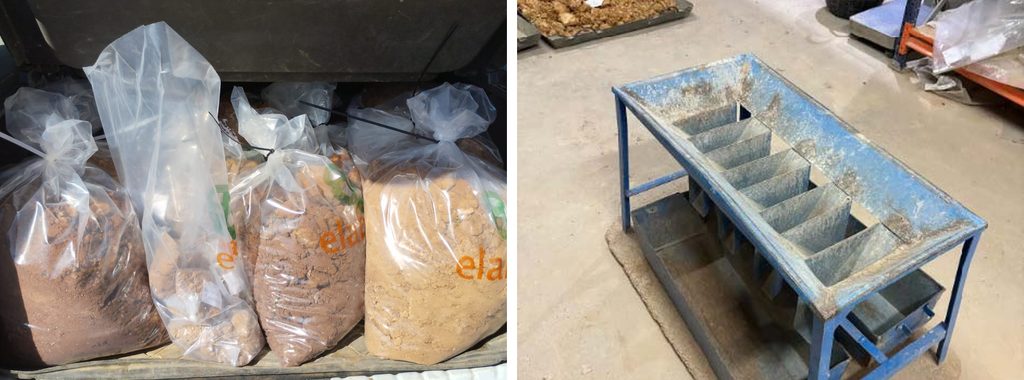

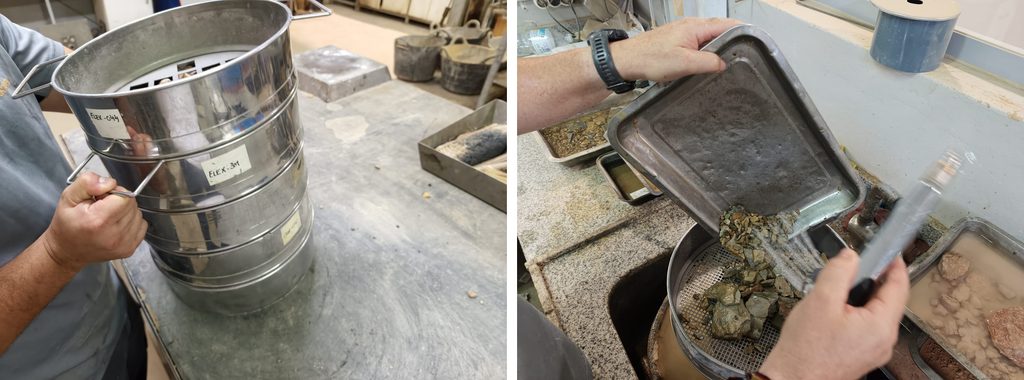

Granulometría y preparación de las muestras
El análisis granulométrico permite conocer la distribución de tamaños de las partículas que componen el suelo. La preparación y el cuarteo de las muestras son también etapas fundamentales para obtener resultados representativos del material analizado.

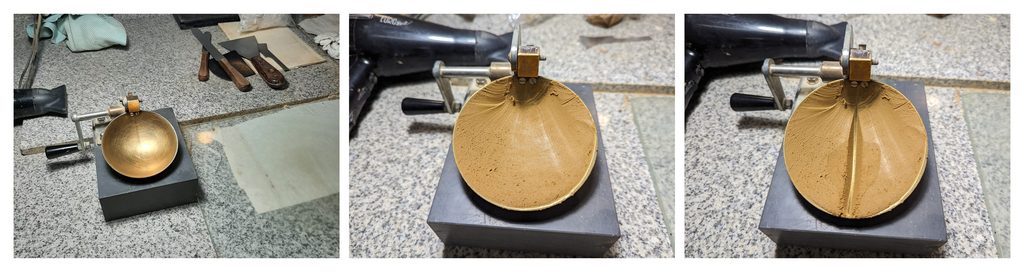

Límites de Atterberg
La determinación de los límites de Atterberg permite analizar el comportamiento de los suelos finos en función de su contenido de humedad y obtener parámetros fundamentales como el límite líquido y el índice de plasticidad.

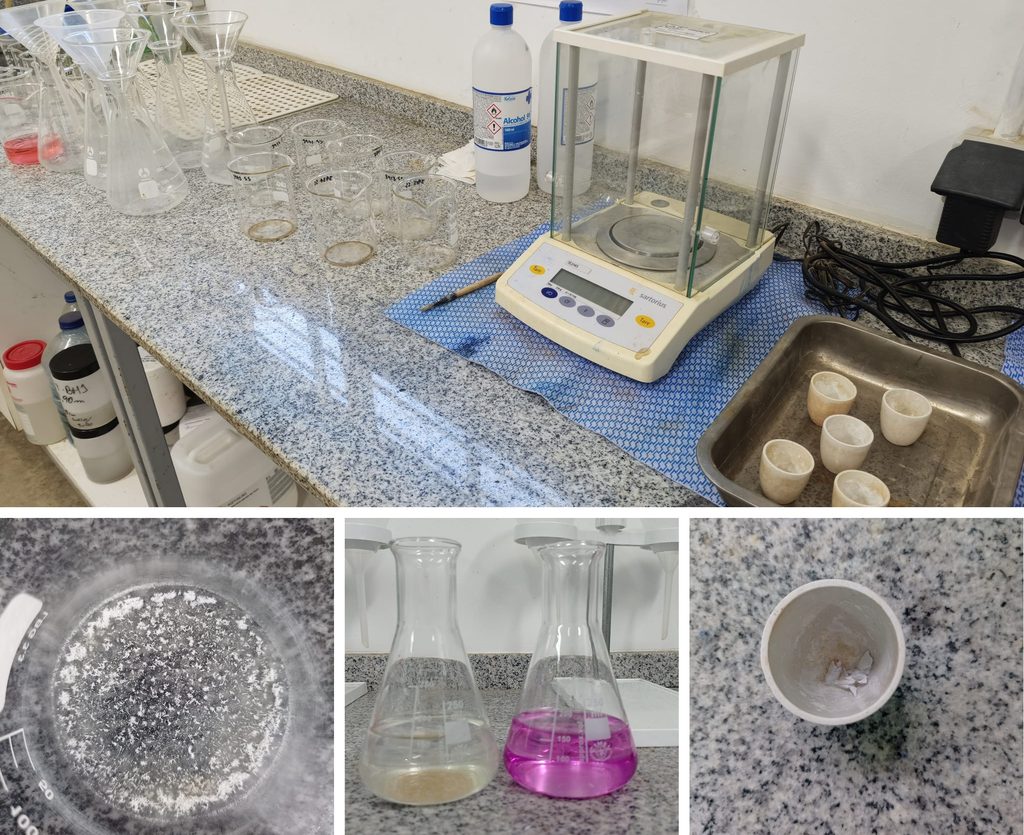

Ensayos químicos
Los análisis de sales solubles, materia orgánica y yesos permiten comprobar la presencia de componentes que pueden condicionar la clasificación y posterior utilización del material en obra.

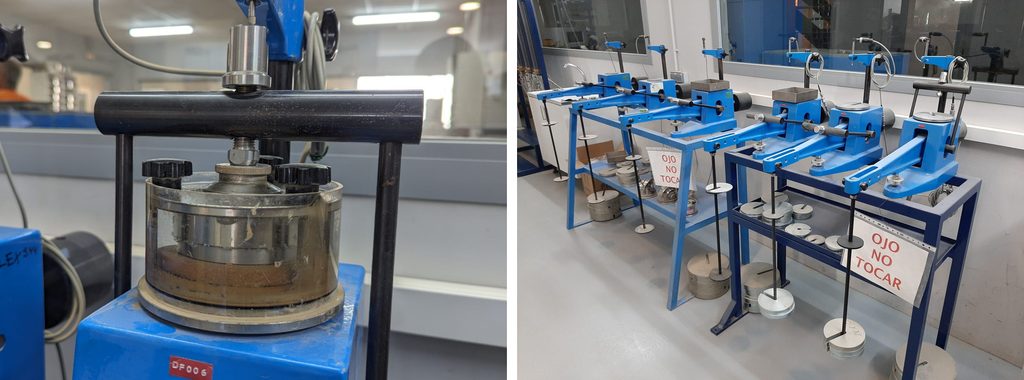

Hinchamiento libre y colapso
En determinados tipos de suelo es necesario analizar fenómenos como el hinchamiento o el colapso, ya que pueden afectar a su comportamiento y condicionar su empleo en distintas zonas del terraplén.

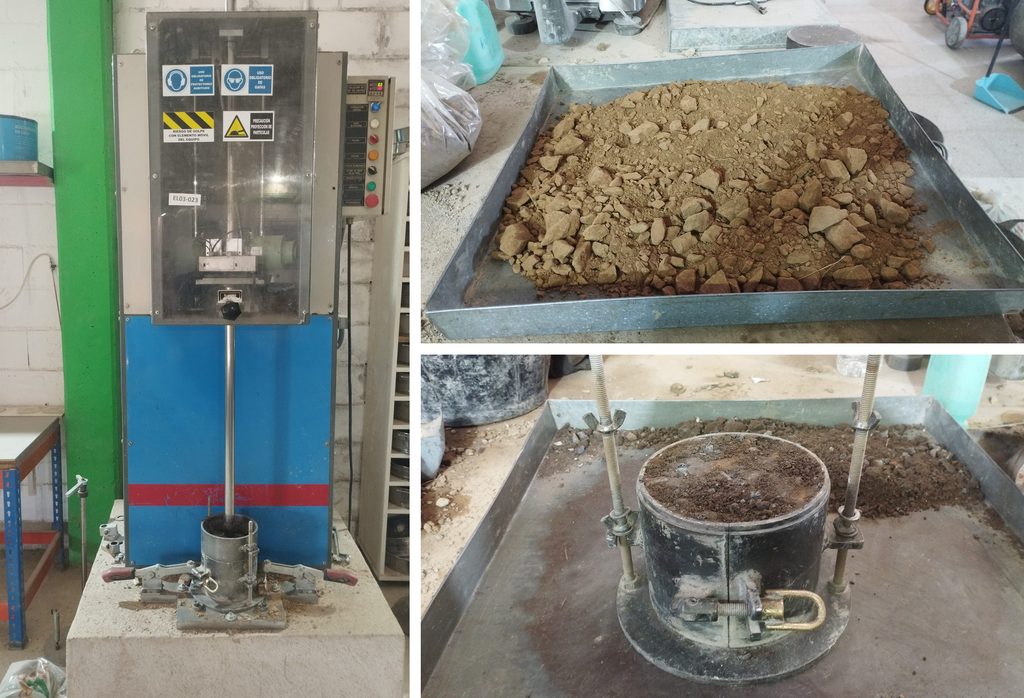

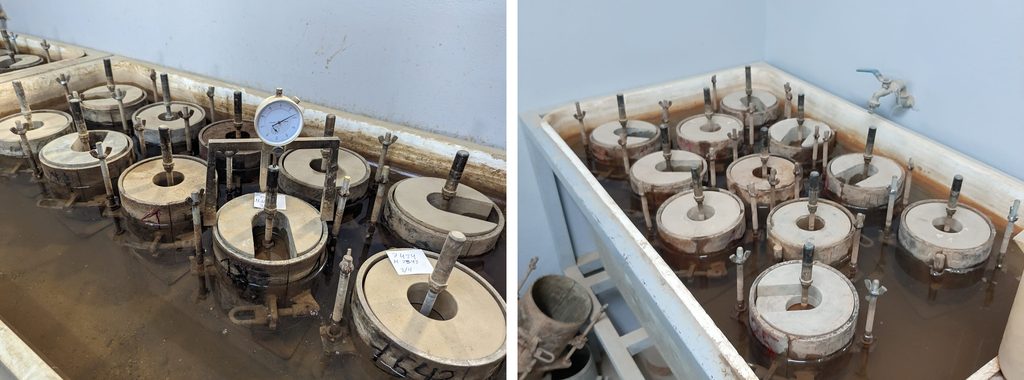

Proctor modificado y CBR
El ensayo Proctor permite determinar las condiciones de compactación del suelo, mientras que el índice CBR aporta información sobre su capacidad de soporte. Estos parámetros resultan especialmente relevantes para determinar las condiciones de utilización de los materiales dentro de la obra.
La importancia de una correcta clasificación de suelos en obra civil
La clasificación de suelos PG-3 no se limita a asignar una categoría a un material. Su objetivo es conocer si sus características permiten utilizarlo de forma adecuada en cada zona de la obra y bajo qué condiciones debe realizarse su puesta en servicio.
Una caracterización geotécnica rigurosa permite seleccionar los materiales de forma adecuada, prever posibles condicionantes y disponer de información técnica fiable para la ejecución de terraplenes y movimientos de tierras.
En Elaborex realizamos todos los ensayos necesarios para la clasificación de suelos según el PG-3, proporcionando información fiable para proyectos de carreteras, urbanizaciones, obras lineales y movimientos de tierras.
La correcta caracterización de los materiales es el primer paso para garantizar que cada proyecto se construya sobre una base segura y técnicamente adecuada.
Si necesitas realizar ensayos para la clasificación o caracterización geotécnica de suelos, puedes contactar con el equipo de Elaborex para estudiar las necesidades específicas de tu proyecto.
